Pokus vyrobit  tištěný spoj laserem.

Postup  přípravy dat:

Eagle-> Gcode.ulp -->soubor.bm--> inscape-->vektory-->soubor. svg-->laser CO2

Hodnoty  40w laseru rychlosti   viz desky

!!!laser nedojížděl na 1.přejezd objekty ???? !!!!!

Příprava pcb:

Očištění

Nástřik desky barvou

zmatnění páč jsem měl jen lesklou černou barvu

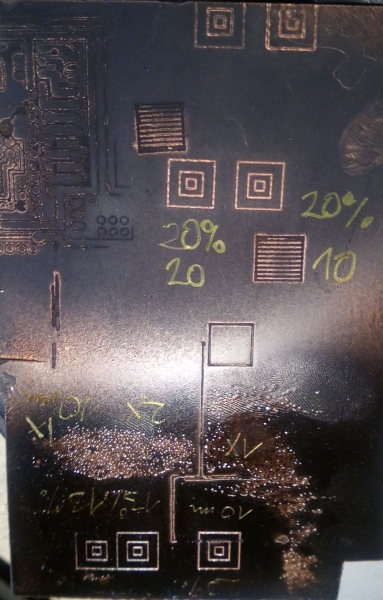

vypálení 20%  20mm/s 2x

leptání

očištění barvy ředidlem 6000

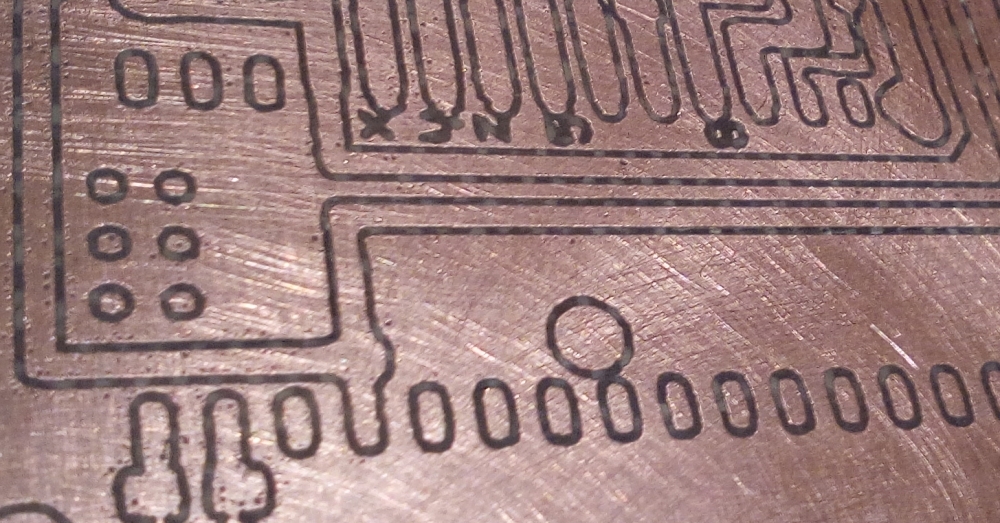

Výsledek na 5tý pokus     spokojenost  kdybych dokázal /chtěl takové malé SMD smetí (ďubky) pájet
